Popis typu produktu
Vlastnosti produktu
- Vyberte parametre pomocou jednoduchého programovania na základe typu záťaže.
- Vyberte si z troch sád parametrov spustenia-, vďaka čomu môže štartér s jedným motorom zvládnuť záťaž motora s rôznymi požiadavkami na výkon.
- Uzavreté{0}}ovládanie sa dosiahne spustením spätnoväzbového napätia motora, aby sa zaistilo úspešné spustenie motora-za všetkých pracovných podmienok a rôznych zaťažení.
- Polovodičový mäkký štart s tromi možnosťami spustenia-: napäťový-rozbeh zo svahu poskytuje maximálny výstupný krútiaci moment; konštantný-prúd, limity mäkkého rozbehu-optimálny rozbehový prúd; jednosmerný-prúd softštartér spustí priamo.
- Programovateľné možnosti oneskoreného spustenia-a blokovania.
- Žiadne požiadavky na fázovú-sekvenciu pre zdroj vstupného napájania.
- Časy spustenia{0}}a ukončenia je možné digitálne upraviť.
- Multi{0}}funkčné ochranné funkcie: nad-prúd, trojfázová prúdová nerovnováha, ochrana proti prehriatiu, strate fázy a preťaženiu motora.
- Funkcia dynamickej pamäte porúch uľahčuje identifikáciu porúch.
- Možnosť online monitorovania pre maximálny štart{0}}a prevádzkové prúdy.
- Celkové dynamické riadenie a monitorovanie štartéra cez fieldbus s jednoduchým zapojením.
Typická aplikácia

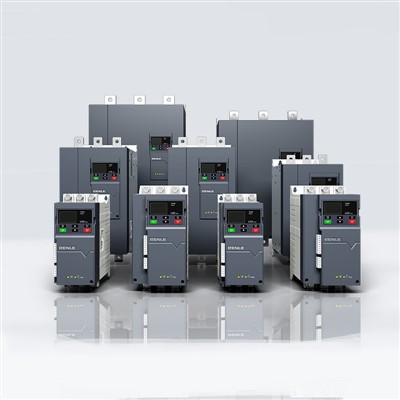

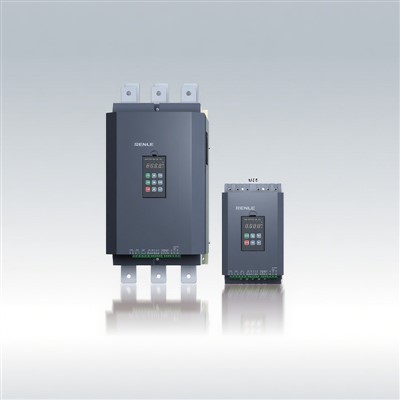

JJR 8000 Low Voltage Solid State Soft Start
TheInteligentný softštartér série JJR8000dodáva všestranné riešenia riadenia motora, odborne navrhnuté pre náročné aplikácie v kľúčových priemyselných odvetviach. Vďaka svojmu robustnému dizajnu a inteligentným funkciám sa ideálne hodí pre:
1. Čerpadlo
Využite funkciu mäkkého zastavenia na zmiernenie účinkov vodného rázu, čím sa znížia náklady na údržbu systému.
2. Guľový mlyn
Využite spustenie napäťovej rampy na zníženie trenia krútiaceho momentu prevodovky, čím ušetríte náklady aj čas.
3. Ventilátor
Znížte trenie remeňa a mechanické opotrebovanie, aby ste ušetrili náklady na údržbu.
4. Kompresor
Použite obmedzený prúd na dosiahnutie hladkého spustenia-, zníženie tepla motora a predĺženie životnosti zariadenia.
5. Dopravník
Využite mäkký štart na realizáciu hladkého a postupného spúšťacieho procesu, aby ste sa vyhli pohybu produktu a pretečeniu kvapaliny.
Technické vlastnosti
- Pracovné napätie hlavnej slučky: AC 380V/690V/1140V (+10% až -25%)
- Pracovný prúd hlavnej slučky: 13A až 1500A
- Frekvencia hlavnej slučky: 50Hz/60Hz (±2%)
- Napájanie riadiacej{0} slučky: AC/DC 220 V ± 15 % (0,5 A)
- Čas pozvoľného{0}}štartu: 1 až 120 sekúnd
- Čas jemného{0}}zastavenia: 0 až 100 sekúnd
- Doba nárazu: 0,1 až 0,3 sekundy
- Nárazové napätie: 50% až 100%
- Časy obmedzenia prúdu: 1,5 až 5,0 krát
- Počiatočné napätie: 25 % až 80 % Ue
- Spôsob chladenia: prirodzené chladenie
- Spôsob komunikácie: sériová komunikácia RS485 (s možnosťami pre Modbus-RTU a Profibus)
Štandard použitia a prostredia
|
Úroveň ochrany |
IP00 |
|
Odolnosť voči vibráciám |
V súlade s IEC 68-2-6: 2 Hz až 13 Hz je špičková hodnota 1,5 mm; 13 Hz až 200 Hz je 1 gn |
|
Odolnosť proti nárazu |
V súlade s IEC 68-2-27: 15 g, 11 ms |
|
Trieda maximálneho znečistenia okolia |
Trieda 3, v súlade s IEC 947-4-2 |
|
Maximálna relatívna vlhkosť |
93 % bez kondenzácie alebo kvapkania. V súlade s IEC 68-2-3 |
|
Teplota okolia |
Skladovanie: -25 stupňov až +70 stupňov Beh: 10 stupňov až +40 stupňov bez zníženia výkonu. Maximálny +60 stupeň, keď je teplota vyššia ako 40 stupňov, prúd sa zníži o 2 % pre zvýšenie teploty o 1 stupeň. |
|
Maximálna prevádzková výška |
2000 m bez zníženia kapacity (nad 2000 m sa prúd zníži o 0,5 % na každých 100 metrov zvýšenia nadmorskej výšky) |
|
Prevádzková poloha |
Vertikálna poloha, rozsah ± 10 stupňov |
Pracovný riaditeľ
Ako riadiace centrum JJR 8000 Solid State Soft Start spúšťa mikroprocesor DSP a chráni motor prostredníctvom riadiaceho systému. Mikroprocesor DSP spúšťa fázy a riadi SCR, aby sa znížilo napätie a prúd motora, pričom sa postupne zvyšuje krútiaci moment motora až do plnej-rýchlosti prevádzky. Táto metóda spustenia- znižuje nárazový prúd motora a nárazy, čím sa minimalizuje namáhanie elektrickej siete, samotného motora a mechanických komponentov pripojených k záťaži. Tento proces pomáha predĺžiť životnosť zariadenia a znižovať poruchy.
Polovodičový-softštartér JJR8000 ponúka tri režimy spustenia-: napäťový režim, režim{3}}obmedzenia prúdu a režim jednosmerného prúdu.
Funkcie ochrany motora a systému:
Softštartér série JJR8000 poskytuje mnoho druhov ochrany motora a softštartéra. Oblasti hlavných funkcií nižšie:
Ochrana proti zlyhaniu trojfázovej vstupnej fázy: Systém sa nespustí, pokiaľ nie sú prítomné všetky tri fázy a záťaž nie je napájaná z hlavnej slučky.
Ochrana proti prehriatiu: Monitoruje teplotu. Časté štarty môžu spôsobiť, že teplota SCR prekročí 80 stupňov.
Ochrana proti príliš dlhému štartovaciemu času: Príliš dlhý štartovací čas je škodlivý pre motor aj softštartér. Preto je predvolený časový limit spustenia nastavený na 30 sekúnd. Používatelia môžu nastaviť tento čas od 10 do 300 sekúnd na základe špecifických požiadaviek na zaťaženie.
Ochrana proti nadmernému prúdu (časový limit): Ak prúd prekročí 5 až 8-násobok menovitej hodnoty (nastaviteľná), výstup sa vypne v priebehu 20 ms až 200 ms (nastaviteľné).
Ochrana proti inverznému preťaženiu: K dispozícii sú 4 krivky na ochranu pred pádom.
Alarm nízkej záťaže, ochrana proti vypnutiu a alarm chyby frekvencie.
Voliteľná funkcia pre „zakázanie štartu“: Motor sa bude môcť reštartovať až vtedy, keď jeho teplota dosiahne požadovanú hodnotu.
|
Tabuľka výberu nízkonapäťového softštartéra JJR8000 |
|||||
|
380/500 V(-15%~+10%)50/60Hz(±2%) |
Použiteľný menovitý výkon motora |
||||
|
Štruktúra |
Produkt |
Rated Current |
Menovitý výkon (KW) |
||
|
380V |
690V |
1140V |
|||
|
M0 |
JJR8000-13-①-V2-② |
13 |
5.5 |
10 |
|
|
JJR8000-17-①-V2-② |
17 |
7.5 |
13 |
||
|
JJR8000-24-①-V2-② |
24 |
11 |
18.5 |
||
|
JJR8000-32-①-V2-② |
32 |
15 |
30 |
||
|
JJR8000-38-①-V2-② |
38 |
18.5 |
37 |
||
|
JJR8000-45-①-V2-② |
45 |
22 |
45 |
||
|
JJR8000-60-①-V2-② |
60 |
30 |
55 |
||
|
JJR8000-72-①-V2-② |
72 |
37 |
15 |
||
|
JJR8000-105-①-V2-② |
105 |
45 |
90 |
||
|
M1 |
JJR8000-142-①-V2-② |
142 |
55 |
110 |
|
|
JJR8000-170-①-V2-② |
145 |
75 |
130 |
220 |
|
|
JJR8000-220-①-V2-② |
220 |
90 |
160 |
270 |
|
|
JJR8000-250-①-V2-② |
250 |
115 |
200 |
350 |
|
|
JJR8000-290-①-V2-② |
290 |
132 |
250 |
400 |
|
|
M2 |
JJR8000-290-①-V2-② |
290 |
160 |
315 |
|
|
JJR8000-360-①-V2-② |
360 |
200 |
350 |
600 |
|
|
JJR8000-450-①-V2-② |
450 |
250 |
450 |
||
|
JJR8000-560-①-V2-② |
560 |
320 |
600 |
||
|
JJR8000-700-①-V2-② |
700 |
370 |
670 |
||
|
JJR8000-450-①-V2-② |
450 |
700 |
|||
|
JJR8000-560-①-V2-② |
560 |
900 |
|||
|
JJR8000-700-①-V2-② |
700 |
1100 |
|||
|
M3 |
JJR8000-800-①-V2-② |
800 |
400 |
700 |
1250 |
|
JJR8000-1000-①-V2-② |
1000 |
500 |
870 |
1650 |
|
|
JJR8000-1200-①-V2-② |
1200 |
600 |
1100 |
1850 |
|
|
JJR8000-1400-①-V2-② |
1400 |
700 |
1250 |
||
|
JJR8000-1500-①-V2-② |
1500 |
800 |
1450 |
||
Populárne Tagy: polovodičový mäkký štart, výrobcovia polovodičového mäkkého štartu v Číne, dodávatelia, továreň
